FabrikversorgungVergoldete Testspitzen
Bewährte Testspitzen für die Kontaktierung von Leiterplatten
Für optimalen Kontakt zu den Testpunkten (z.B. Pads, Vias und Pins) sind verschiedene Spitzenformen mit unterschiedlichen Durchmessern und Oberflächenausführungen erhältlich.
Verschiedene Federkräfte sowie Ausführungen mit Edelstahlfedern, die für hohe Temperaturen geeignet sind, sind verfügbar
Zur Einstellung der optimalen Hubbedingungen in der Testvorrichtung können durch die Kombination von Testspitzen und Aufnahmen verschiedene Einbauhöhen erreicht werden
Elektrische Daten
Strombelastbarkeit / Nennstrom: 5 A
Typischer Widerstand (Ri):< 20 mOhm
Mechanische Daten

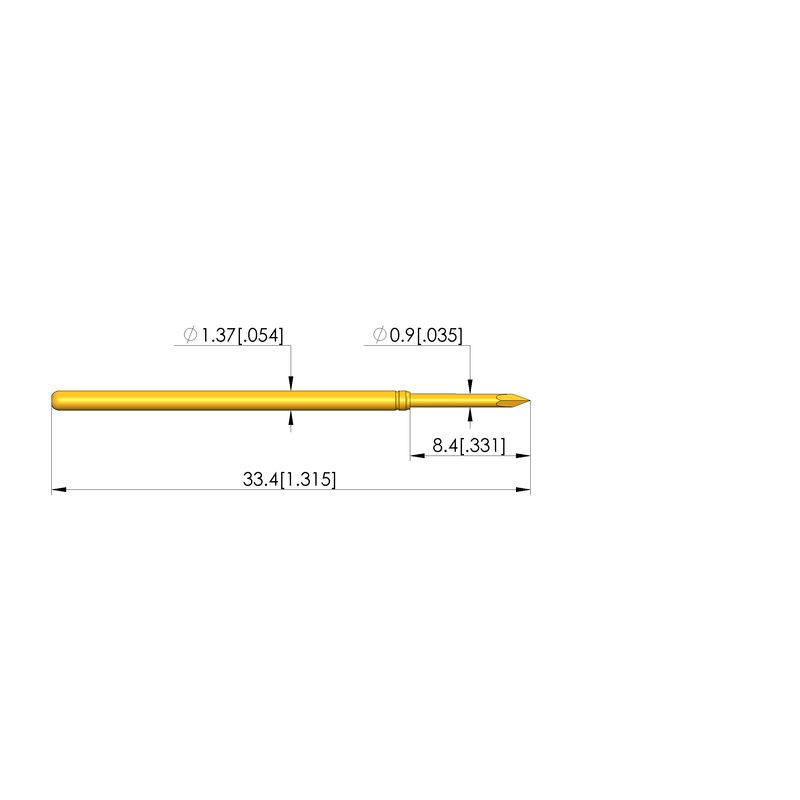

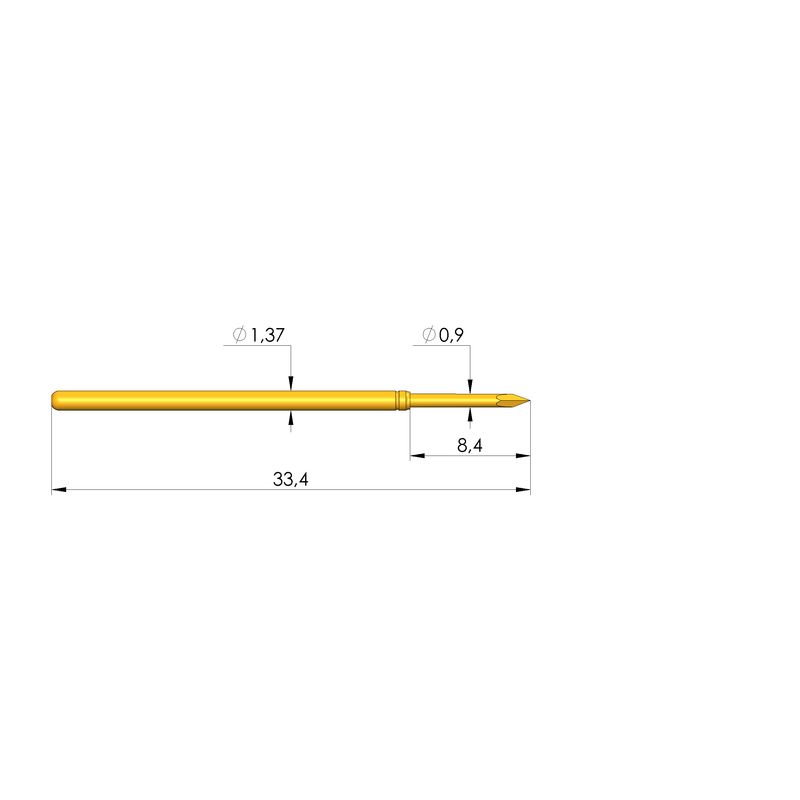

Gesamtlänge: 33,4 mm
Zylinderdurchmesser: 1,37 mm
Maximaler Hub: 6,35 mm
Federvorspannung: 0,78 N
Bundhöhe: 00
Federkraft bei Arbeitshub: 3 N
Arbeitshub: 4,3 mm
Spitzenformdaten

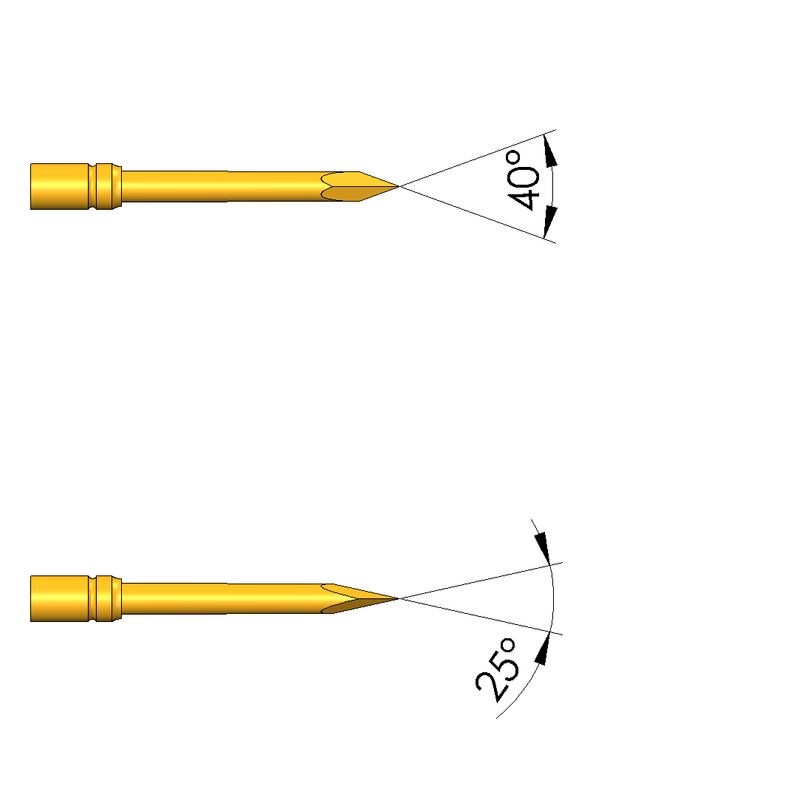

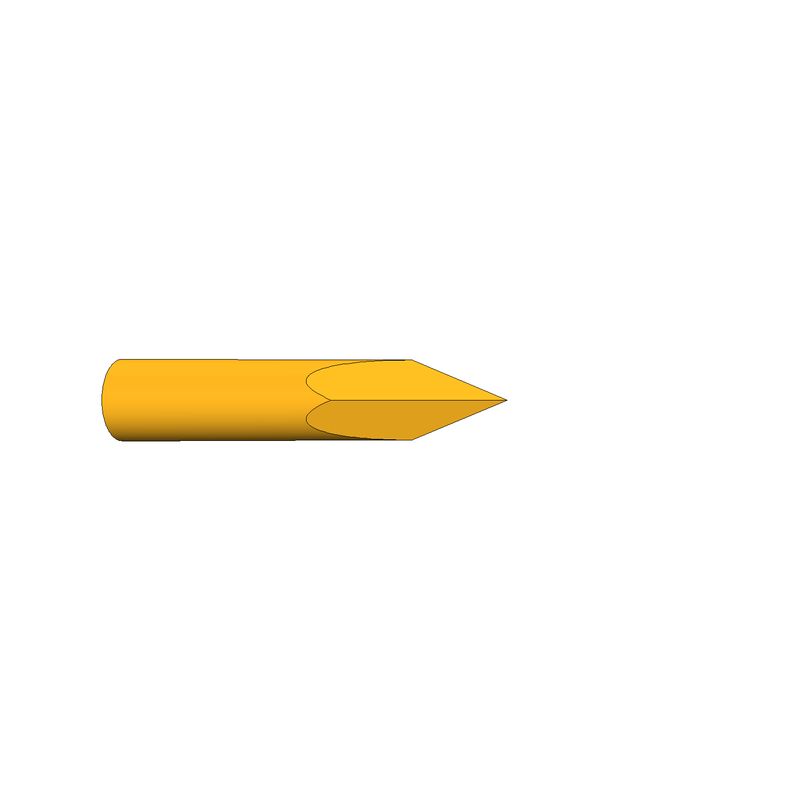

Spitzenform: 91 Dolch, selbstreinigend
Spitzendurchmesser: 0,9 mm
Spitzenoberfläche: A Gold
Spitzenmaterial: 2 Stahl
Testspitzen-Auswahl
Testspitzen haben auch viele verschiedene Hersteller, aber alle haben ähnliche Einschränkungen. Bei der Auswahl einer Testspitzenaufnahme ist die wichtigste Entscheidung, welche Spitze verwendet werden soll.
Die Anzahl der verfügbaren Spitzen kann überwältigend sein. Aus früheren Erfahrungen haben wir festgestellt, dass wir typischerweise nur ein paar verschiedene Spitzen verwenden.
* Krone
* Speer
* Becher
* Kegel
Bei SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD. bieten wir kundenspezifische Durchmesser, Beschichtungsdicken und mechanische Spezifikationen auf Anfrage an. Jede Rolle wird mit Materialrückverfolgbarkeit und Analysenzertifikat geliefert.
Kontaktieren Sie uns um Muster oder ein Angebot für Ihre Anwendungsanforderungen anzufordern.
